 简易井字架吊篮自动防高空坠落装置设计方案

为避免井字架吊篮发生意外坠落,防坠器厂家河北东圣吊索具笔者经过多方研究和试验,设计出一种简易的井字架吊篮自动防高空坠落装置,现介绍如下:
井字架防坠落装置

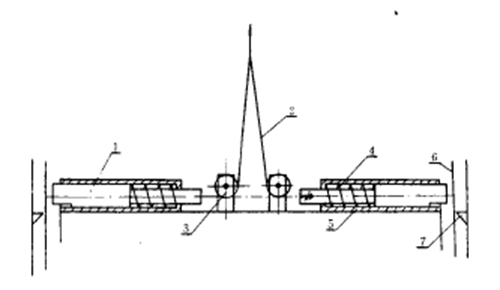

如图所示,本坠落保护装置由横担1、钢丝绳2、滑轮3、压缩弹簧4、套筒5和支撑角铁7等组成,结构布置如图。两侧套筒内的横担通过钢丝绳的牵拉将弹簧压紧,横担采用变径圆钢(车削而成),套筒、滑轮与吊篮刚性相连,两侧槽钢内的角铁每隔500mm设置一组。工作过程如下:当井字架吊篮发生意外坠落时,压缩弹簧4由于钢丝绳2失去拉力而外弹,推动横担1迅速弹出,同时担在吊篮两侧槽钢导轨内的支撑角铁上,与防高空坠落装置刚性相连的吊篮即被卡在井字架上。
高空防坠落装置演示图-河北东圣吊索具制造有限公司
高空防坠落装置简易井字架吊篮自动防高空坠落装置经多次试验,效果良好,具有反应灵敏,制动距离短等特点,结构及制造工艺简单,成本低廉,各施工单位可以自行制造,***借鉴和推广价值。
